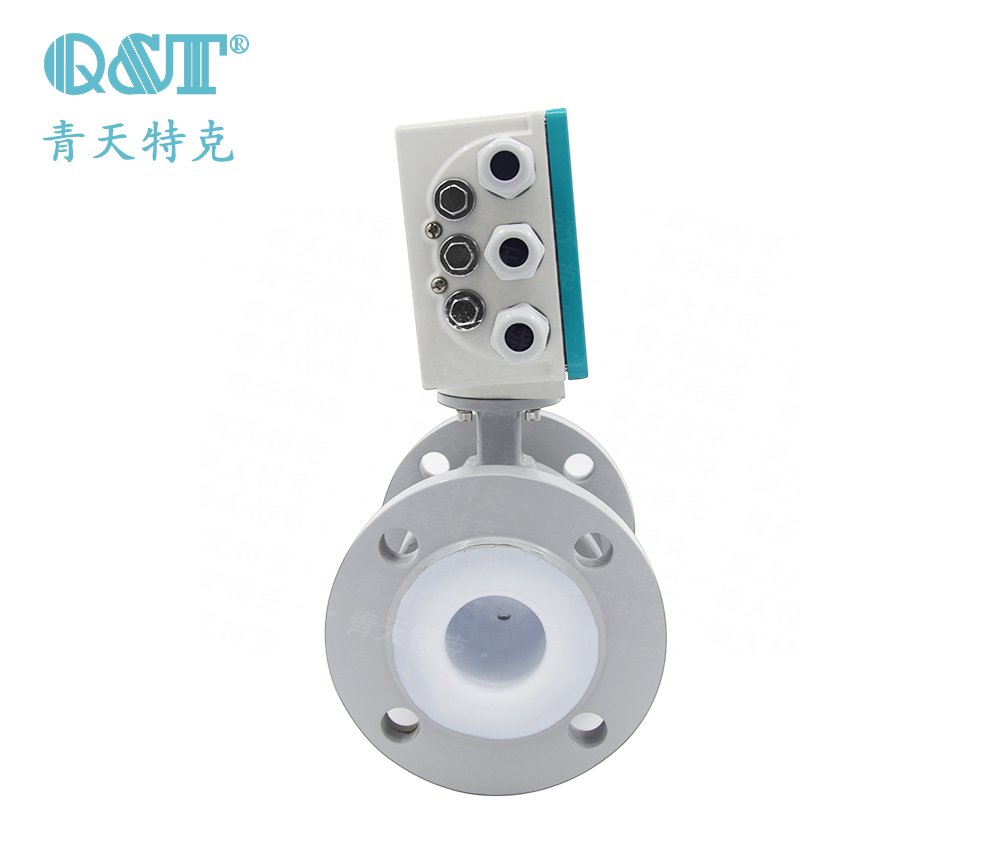

電磁流量計的外表大家都看到過很多了，都很了解，那么它是怎么組成的，每一個部分都有什么作用，都有哪些部分來組成的，其實電磁流量計大致的就是由這幾個部分磁路體系和計量的導管和電極，流量計的外殼、電磁流量計的襯里還有轉換器，那么各個部分有何功能起到什么作用，接下來就娓娓道來：

（一）電磁流量計磁路體系部分-->效果為發生平均的直流或者是交換磁場。這個部分的有點為構造簡單，遭遇磁場干擾的情況幾率小。

（二）電磁流量計計量導管部分-->計量導管效果為讓測量導電性液體經過。要讓磁力線經過計量導管的時候磁通量要被分流或者短路，計量導管就非得用不能導磁，并且低導電率和低導熱率與具備固定機械強度材料來達成，能選擇使用不導磁的不銹鋼，和玻璃鋼、以及高強度塑料，鋁等等。

（三）流量計電極的效果為引出以及計量成正比感應電勢的信號。電極通常是非導磁的不銹鋼來制作，而且是要求和襯里齊平的，便于流體經過的時候不碰到壁礙。它的安裝地段適宜是管道的垂直的方向，來防止積淀物堆積在其它的上方影響了電磁流量計的計量精度。

（四）它的外殼-->是鐵磁材料來制造的，它調配制度勵磁線圈外罩，并且起到隔離外磁場干擾。

（五）電磁流量計的襯里-->在計量導管里面以及法蘭密封面上，配有1層電絕緣襯里。襯里是直接的接觸到測量介質，起到的效果就為增添計量導管耐侵蝕性能，避免感應的電勢金屬計量導管管壁產生短路了。襯里材料多數都是耐侵蝕和耐磨、耐高溫這種聚四氟乙烯/塑料等等。

（六）電磁流量計的轉換器-->它的效果為把感應電勢信號來放大，然后轉換為統一規范信號，并且還要克制主要干擾的信號。
