滿管的測量

管式傳感器可以單獨配有流速傳感器，用來滿管的流量測量。請注意，安裝位置要規避底部沉積物和頂部可能存在的氣泡。

非滿管的測量

可以使用非滿管電磁流量計。

請注意，需要根據現場安裝的位置確認傳感器的安裝數量和安裝角度。

滿管時同步測量流量和污泥界面

管式電磁傳感器可以配有流速傳感器和水中超聲波，用于滿管的流量測量，并同步測量底部的污泥界面。

變送器能自動扣除底部污泥界面高度，獲得精確的過流斷面的面積，并且獲得精確的流量。

也能從變送器中引出底部污泥界面的實時數據，方便日常運營管理。

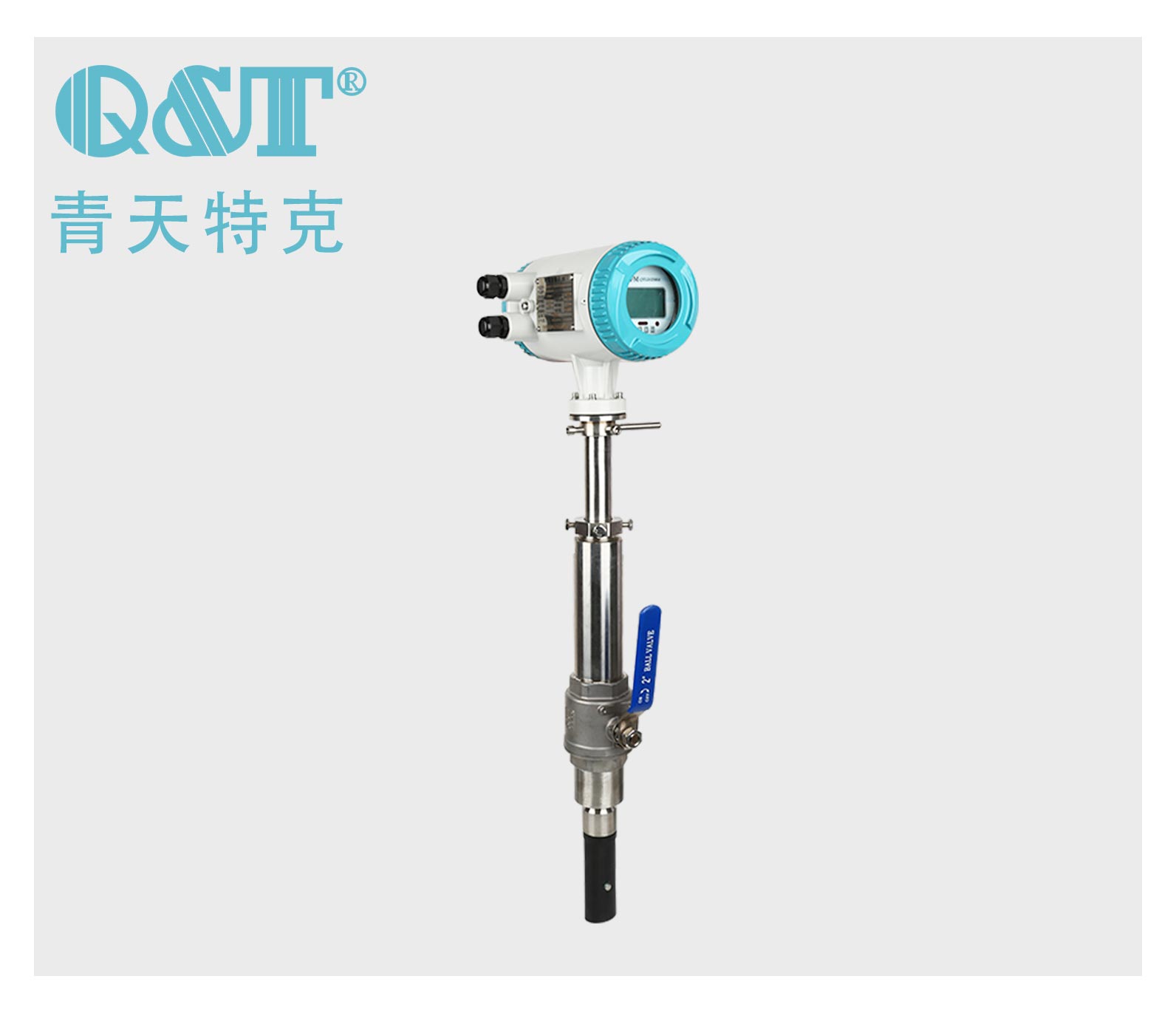

插入式電磁流量計的優點如下：

1. 可以在運行過程中安裝，安裝和拆卸簡單；

2. 維護方便，實現不斷水維護；

3. 不受管道中異物的影響，如高濃度雜質、電纜和鋼索等；

4. 可視化的實時流速面；

5.適合各種運用的理想傳感器，特別適合潛水軸流泵站出口流量的測量，及替換損壞的電磁流量計。

3.4 潛水軸流泵站出口流量測量

目前，大型提升泵站通常采用潛水軸流泵。潛水軸流泵的管道中央通常設有電纜和提升繩索。提升泵站通常會選用的是電磁流量計和夾持式超聲波流量計；由于電磁流量計和夾持式超聲波流量計的信號需要穿過管道中心，而管道中心的電纜和提升繩索會對信號造成明顯的干擾。因此，泵站常用的電磁流量計和夾持式超聲波流量計，并不適合潛水軸流泵站的流量測量。

軸流泵上升管直徑DN1200，管道中心設有電纜和提升繩索。在此應用場景下，可以采用兩組插入式電磁流量計；每組傳感器涵蓋半徑的管道深度，這樣就可以避免管道中心電纜和提升繩索的擾動影響。

?采用球閥式安裝，拆卸和維護方便；當需要取出軸流泵時，首先可以把插入式傳感器快速取出，方便軸流泵的維護。

3.5 替換損壞的電磁流量計

當電磁流量計損壞或需要更換時，不用拆除損壞電磁流量計，可以在電磁流量計前后選擇合適的安裝點位，直接安裝插入式電磁流量計。

必要時，在做好防護情況下，可以帶水作業而無需停水。

安裝附件

根據管道材質和管徑的不同，我們可以提供不同的安裝附件。能根據現場情況，選擇不同的安裝附件。

攻絲鞍座，適用于口徑100到400，無需焊接。

攻絲鞍座，口徑400到1000，無需焊接。

固定安裝板

用于在混凝土或HDPE管道中安裝管道傳感器，管壁厚度可以達到80mm；

提供多種管道尺寸的安裝版本；

可以用于用于沒辦法清空的管道。

焊接噴嘴

 使用于各種尺寸的鋼管和不銹鋼管；

?安裝1½英寸的管道傳感器的焊接噴嘴，材料為不銹鋼。
