.外夾式超聲波流量計，在超聲波流量計種使用的還是很多了，今天就來看看這種常用的超聲波流量計都有哪些安裝方法，就各自稱為Z安裝法、N法、W法以及V法。一般是會根據管徑范圍內，決定安裝方法，口徑DN15到200mm的情況V法安裝就比較好，如果說使用了V法安裝，遇到沒有信號或者信號很弱的時候，那么用Z安裝法比較好，口徑比DN200大或者說計量鑄鐵管的時候用Z法安裝比較好。然后N和W法在通常情況下就比較少了，一般適合是在管道DN50小又細的進行安裝。

外夾式超聲波流量計詳細的安裝方法就在下文給大家分享。

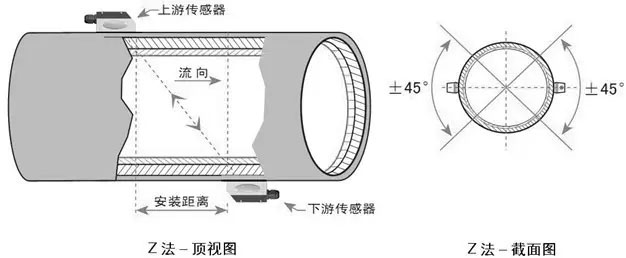

1：Ｚ安裝方式

在遇到管道比較大，又比如說液體里面有著懸浮物、管到的內壁結垢很厚或者襯里太厚這些因素，導致了我們使用V法安裝沒有信號，就沒法正常工作，這時候就采取外夾式超聲波流量計的Z安裝方法。Z安裝法的特征就是超聲波在管道中里直接進行傳輸，沒有反射就叫做單聲程，信號損耗就小。Z安裝法可以計量口徑范圍通常是DN100-DN6000。實際安裝時大于200的都應該用該方法來進行安裝。

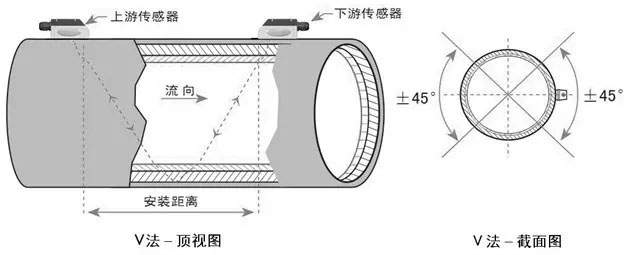

2：Ｖ安裝方式

一般外夾式超聲波流量計可以稱規范安裝，這樣運用起來更加方便，計量同時更加的正確。在用這個方法安裝的時候，須要注重兩傳感器的水平線肯定要對齊，其中心線跟管道軸線也要水平相等，可測管徑規模為DN15到DN400。




3：Ｗ安裝方式

這種安裝方法與N安裝方式差不多，也是通過延伸超聲波傳輸距離的方法來提高小管徑測量精度。W法安裝通常用在計量DN50以下的小管。用W法安裝方式的時候，超聲波束會在管里反射3次，穿過流體4次（也叫做四聲程）。

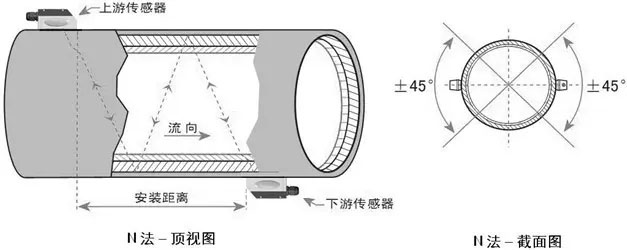

4：Ｎ安裝方式

N安裝方式就是通過延伸超聲波的傳輸距離進行提升精度。用N安裝方式時，超聲波束在管道里反射兩次穿過流體三次（叫做三聲程），所以一般適于測量小管徑管道。
