天然氣流量計用來測量氣體的幾大計算方法
發布時間：2020-05-22

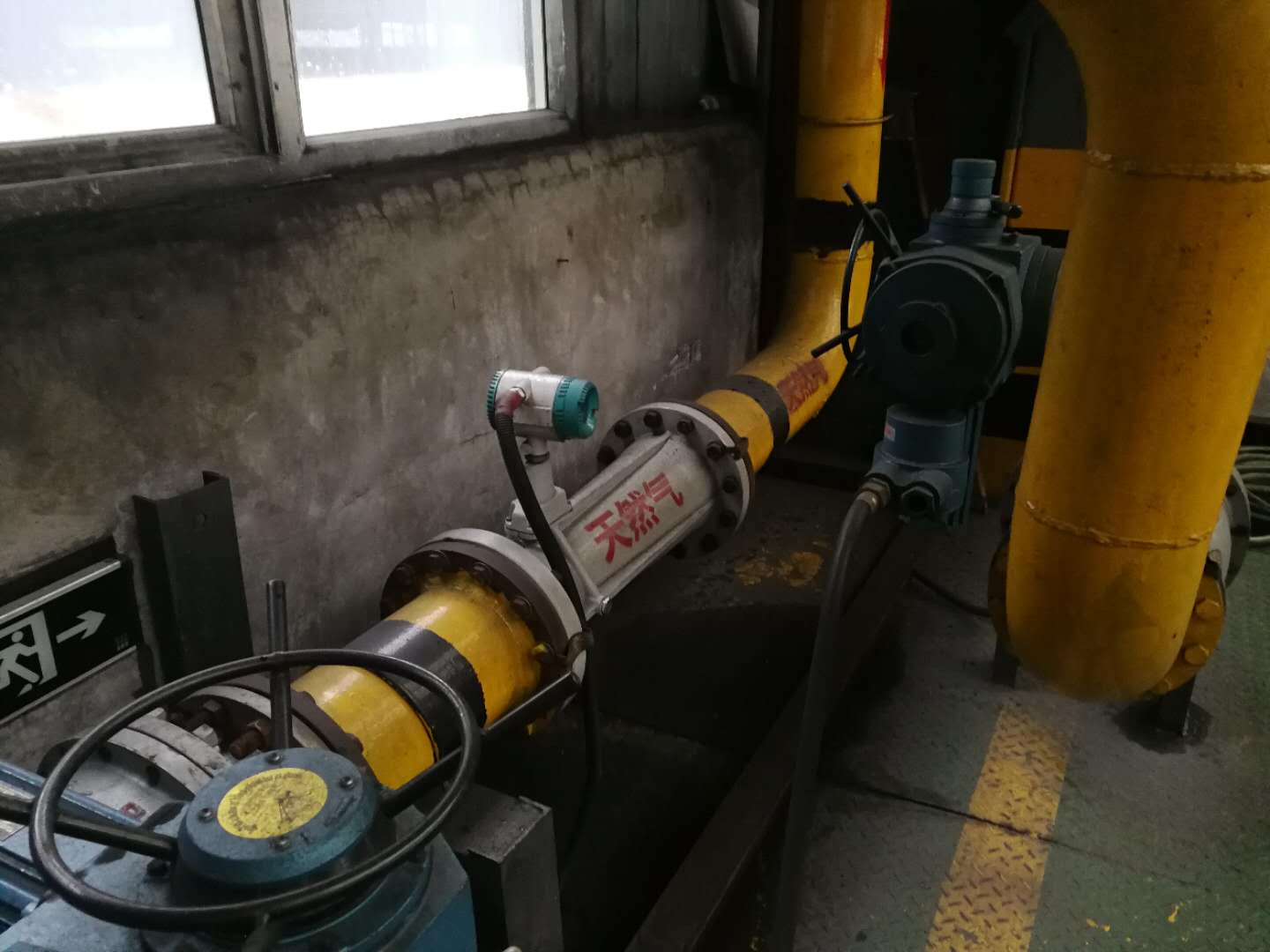

有種采用卡門型渦街原理制作而成的儀表
天然氣流量計，這種流量計完全具備很多特點，例如裝起來很方便、操作相對來說非常簡樸、而且壓力損失小、測量精度高、量程寬、功耗低等長處，可測量工況體積流量或規范體積流量（一體化智能溫度、壓力彌補），并且能依據用戶須要，可附帶脈沖或4～20mADC電流輸入功用。
有以下這些天然氣流量計流量測量盤算方式
天然氣氣體流量計類型
1、速度式流量計：是一種以間接測量關閉管道中滿管流活動速度為原理的流量計。包含渦輪流量計、旋進旋渦流量計、靶式煤氣流量計等。因?yàn)闇y量到的流速是工況下的，因而最后顯示的也是工況下的體積流量。現在市面上也有了很多采取盤算機主動實時彌補溫度和壓力的智能型旋進旋渦流量計。
2、差壓式流量計：在目前管道自然氣計量中，95％以上照舊是采取的規范孔板差壓式流量計，通過間接測量流過規范孔板的自然氣壓力、差壓和溫度等參數，按經歷公式盤算出自然氣體積流量。
3、容積式流量計：氣體腰輪流量計也稱羅茨流量計，它是一種典范的容積式流量計，多用于延續測量流經管道的氣體的總量（累積流量）。只有已知腰輪與流量計殼體所形成的計量容室的體積，腰輪的旋轉次數，就能夠盤算出氣體的體積流量。
自然氣流量計盤算方式
自然氣管道流速乘以管道截面積就是該管道的自然氣流量，罕用的單位是m3÷h ，注重單位轉換，單位要對立 ，而后依據幻想氣體壓力變換公式，再換算到規范單位的Nm3÷h。
煤氣流量與管道直徑的2。5次方成反比，與管道長度平方根成反比，與管道兩端的壓力差的平方根成反比，還與管道內壁的毛糙度有關，越潤滑流量越大。詳細關系式：煤氣流量Q = 1。11√【（ΔPd^5To）÷（LλρT）】式中：ΔP——管道兩端的壓力差（壓強差）；d——管內徑；To——氣體在規范狀況下的溫度；L——管道長度；λ——管道的沿程阻力系數；ρ——煤氣的在規范狀況下的密度；T——煤氣在管內的溫度。
個別流速掌握在20－25m÷s。 比方DN100的管道，管路壓力為0。4MPa的小時流量繁難盤算方式：3。14×0。05×0。05x20x3600x5x1。3
3。14×0。05×0。05x20x3600=20m÷s速度下1小時流過管路的空氣流量。
以上是青天特克
流量計廠家帶來的一些關于天然氣流量計的計算方法，有更多產品需要可進行在線咨詢，我們主營產品有
電磁流量計，渦街流量計，超聲波流量計，渦輪流量計等。
